super Ténéré

XT 1200 Z

ABS abschalten

Serienmäßig kann bei der XT1200Z das ABS (im Gegensatz zum TCS) nicht abgeschaltet werden.
Für off road ist dies jedoch manchmal wünschenswert. Dazu gibt es 2 bekannte Möglichkeiten:

1.) Ohne Eingriffe, jedoch auf Dauer umständlich

  • Bike auf den Hauptständer aufbocken. Vorsicht besonders mit Gepäck, dass das Hinterrad nicht den Boden berührt.
  • Starten und den 2. Gang einkuppeln
  • Warten, bis die ABS-Kontrollleuchte aufleuchtet

ABS einschalten: Motor neu starten



2.) Mit einem Schalter am Lenker

  • ABS Sicherung (roter Kreis im Bild) herausnehmen
  • Statt der Sicherung 2 Kabel von den beiden Kontakten des Si-Halters über einen Schalter zum Lenker führen
  • In das Kabel einen Sicherungshalter einbauen und die ABS Sicherung wieder einsetzen.
  • ABS ausschalten: Schalter am Lenker in Stellung OFF (auch während der Fahrt)

ABS einschalten: Schalter am Lenker in Stellung ON und Motor neu starten

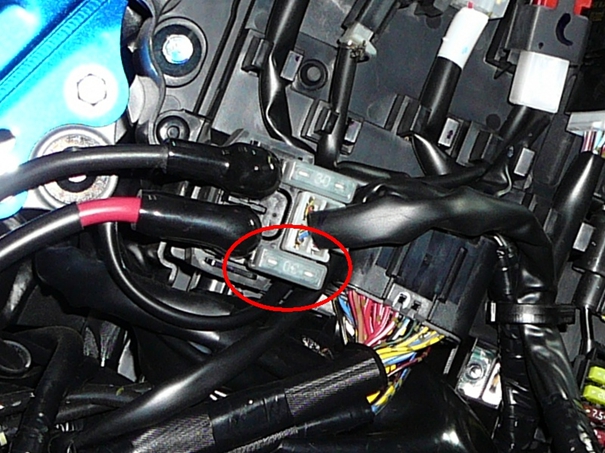

Abb. Position der ABS-Sicherung

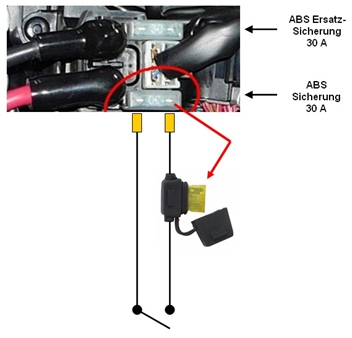

Abb. Schaltdiagramm

Hinweis:
- Da das ABS-System mit 30 Ampere abgesichert ist müssen entsprechende Kabelquerschnitte verwendet werden.
- Vorzugsweise über eine Relais steuern.
