super Ténéré

XT 1200 Z

12V Anschlüsse

12 Volt / Spannung / Zündungsplus / Dauerplus / Motorplus

Die XT1200Z besitzt serienmäßig 3 Steckverbindungen, an welchen die Spannung zur Verfügung steht. Diese sind leicht zugänglich und eignen sich sehr gut, um die Bordspannung abzugreifen.

1.) Auxiliary DC (2 polig)

An diesem Anschluss hängt die Nebenverbraucheranschlussbuchse („Zigarettenanzünderbuchse“).
Die Steckverbindung befindet sich unter der Gummitülle beim rechten Durchgangsloch zwischen Tachoeinheit und rechtem Seitendeckel. Abgesichert mit 3 A Sicherung Nebenverbrauch.

2.) Accessory Light (3 polig)

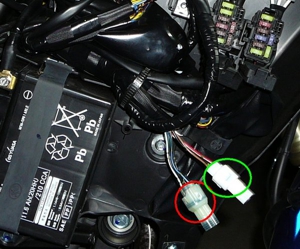

Dieser Anschluss (grüner Kreis im Bild) ist unbelegt und befindet sich beim Kabelbaum zwischen Batterie und Werkzeug.
Er dient zum Anschluss von optional erhältlichen Zusatzscheinwerfern.

  • rot/weiss -Dauerplus (20 A Sicherung O/P optional), hier hängt noch kein Verbraucher
  • braun – Zündungsplus (20 A Sicherung Zündung), dieser Anschluss wird schon mit mehreren Verbrauchern aus dem Bereich Zündung geteilt
  • schwarz - Masse

Hinweis!

Es ist zu empfehlen sämtlichen zusätzlichen Verbraucher über eine Relais (s. Relais-Schiene) zu steuern und über separate Sicherungen abzusichern (s. Sicherungskasten).

3.) Grip Warmer (4 polig)

Dieser Anschluss (roter Kreis im Bild) ist unbelegt und befindet sich ebenfalls beim Kabelbaum zwischen Batterie und Werkzeug.
Er dient zum Anschluss der optional erhältlichen Yamaha-Heizgriffe.

  • blau/schwarz – Zündungsplus (10 A Sicherung Signalanlagen), dieser Anschluss wird schon mit
    Schlusslicht, Bremslicht und Hupe geteilt
  • schwarz/grün – Motorplus (20 A Sicherung Scheinwerfer), dieser Anschluss wird schon mit den Scheinwerfern geteilt.
  • grün/weiss - ECU schwarz – Masse
